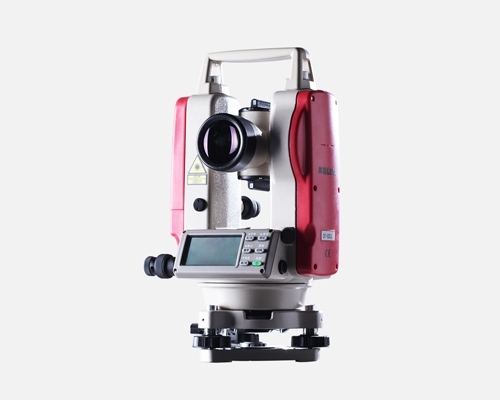

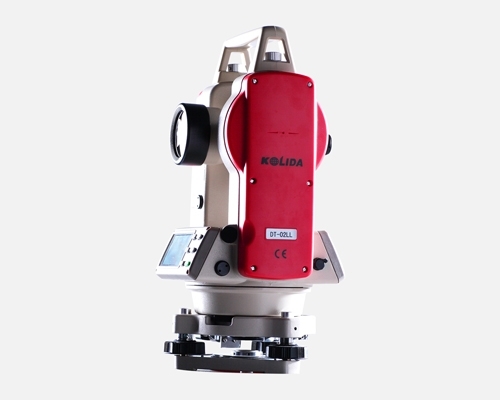

科力達激光電子經緯儀采用降阻電路優化設計;國際率先采用CCD作為接收器;
先進的同軸同焦可視激光電經,可隨時觀測改正激光與視準軸的不同軸誤差,非常實用、好用。雙面板液晶中文顯示,方便、快速、實用、準確。
水平盤、垂直盤采用對徑讀數確保2秒級精度;
絕對編碼測角方式,測角精度2秒,電子氣泡補償精度1秒,補償范圍±3′,帶激光對中,激光指向。
●
激光器與主機共用一個電池,一體化設計
●采用雙面板液晶中文顯示,方便、快速、實用、準確
●液體電子傳感器,可隨時補償豎軸傾斜,保證讀數準確無誤
●水平盤、垂直盤采用對徑讀數確保2秒級精度
●長效電池可連續工作10小時
望遠鏡
成像 正像
放大倍率
30×
有效孔徑 45mm
分辨率 3"
視場角
1°30′
視距 可達 1.4m
視距乘常數
100
視距乘常數 0
筒長 157mm
測角部分
測角方式
絕對編碼式
編碼盤直徑 79mm
顯示讀數 1"/5"可選
精度
2"
探測方式
水平角
對徑
垂直角 對徑
激光指示器(波長:635
功率:0.5mw 激光經緯儀適用)
聚焦點方式
調焦
有效射程 120m
顯示部分
顯示器類型 有雙面LED液晶顯示屏,中文顯示
數據輸出
接口 RS-232C
水準器
長水準器 30″/2mm
圓水準器
8′/2mm
自動垂直補償器
系統 液體電子自動補償器:±3′ 水泡補償 ±
3′
精度 液體電子自動補償器:1″ 管水準器:30″/2mm
光學對中器
成像 正像
放大倍率
3×
調焦范圍 0.5m~∞
視場角 5°
激光對中器
對中精度
1.5m處1.5mm
激光點直徑 1.5m處2.5mm
帶激光對中,激光指向功能
無限位微動螺旋
螺旋個數 1個水平/1個垂直
物理特征
使用環境溫度 -20℃~+45℃
機載電池 可充電鎳—氫電池/AA電池
電壓 直流6V
連續工作時間 10小時
尺寸 165mm X 157mm X 318mm
重量 4.3kg
